★ 特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
■ 農村飲水安全工程簡介
農村飲水安全，是指農村居民能夠及時、方便地獲得足量、潔凈、負擔得起的生活飲用水。農村飲水安全包括水質、水量、用水方便程度和供水保證率4項評價指標。農村供水亦稱村鎮供水，系指向縣城城區以外的鄉鎮、村莊供水，以滿足居民和企事業單位生活、生產用水需求。中國政府高度重視解決農村飲水安全問題，編制了專項規劃,以各級財政投入為主,引導用水戶廣泛參與,工作取得顯著成效。
西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給
■ 客戶需求
如下圖所示，紅色和藍色箭頭分別標示出水池及泵房的位置。 ▼
該農村飲水安全工程分為兩片區域實現。山上有兩個水池，分別負責就近山下村莊的居民日常飲用水供給。該裝置需要完成在缺水時啟動水泵，水滿時水泵停止的功能。
西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給
■ 使用環境分析
兩處水池到泵房有一條縣級公路和山體遮擋。水池處沒有電源，需要考慮供電問題。在此之前，曾鋪設過管道和有線線路，但由于地形較為復雜，維護不當等原因，有線線路很快出現故障，導致泵房無法實現自動上水功能，致使整個飲水工程的滯待。
西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給
第一套設備之間直線距離約500米。發射端水池直徑5米、深度3米，現場沒有電力并且水池下方坡度較大，完全不利于布置線路，為了實現無線通訊，我公司決定依據客戶需求定制防雨機箱、太陽能板、太陽能電池以及所有的固定角鋼架等所需配件。
第二套設備泵房位于縣道下方的河道，與水池距離稍遠并且有約40米高的山包遮擋，直線距離約900米。發射端水池直徑5米、深度2.5米，現場沒有電力供應，并且距離現場1.5KM為大型光伏發電站。
考慮再次挖溝布線成本過高，以及有線線路故障率高不好排查等諸多不利因素，用戶最終決定使用西安達泰無線自動上水裝置，解決上水自動化的問題。
■ 【西安達泰電子提供】無線解決方案
PLC無線通訊專家選用兩套DTD110HCWY達泰太陽能供電無線自動供水裝置來完成此次無線傳輸任務。由于水池端無法提供電源，因此發射端需采用太陽能供電。
無線通訊方案實景圖 ▼
西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給
在水池內放置一個浮球開關，將高低液位數據線接入無線水位控制裝置發射端。在水泵房處將控制水泵啟停的信號線接入無線水位控制裝置接收端。當水池水位達到低液位狀態，低液位浮球開關動作，使低液位繼電器動作，此時發射端將信號用無線加密的方式發送給接收端，接收端收到這個低液位啟泵信號后，驅動繼電器控制水泵啟動；當水池上水時水位達到高水位狀態，高液位浮球開關動作，使高液位繼電器動作，此時發射端將信號用無線加密的方式發送給接收端，接收端收到這個停泵信號后，驅動繼電器控制水泵停止。
以上系統，解決了困擾村民已久的村莊安全飲用水自動供水問題。
■ 無線通訊方案的好處
1. 節能環保：沒有后期運行費用，太陽能自供電，不需要電源。
2. 高效：全自動供水，節省人力
3. 可靠：達泰電子專注工業無線通訊領域17年。生產的產品通過ISO9001質量產品體系認證
4. 簡單：只需要接線即可使用，維護方便
5. 節省成本：沒有運行費用，傳輸距離大于10公里
6. 完備的售后服務：具有17年工業現場調試經驗的無線通訊專家團隊，為產品提供最可靠的技術支持與售后服務。
西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給
■ 產品介紹

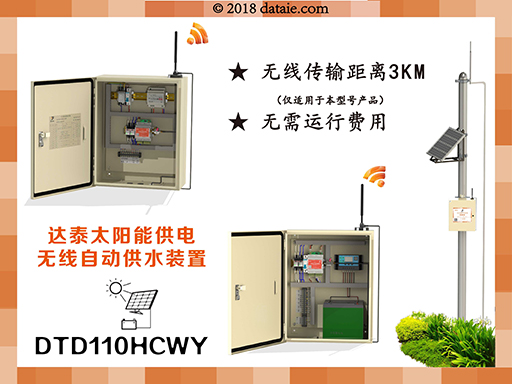

◆ DTD110HCWY——達泰太陽能供電無線自動供水裝置
本裝置是專為一些無法提供電源的場合所研發的一款，采用太陽能供電的無線自動供水裝置。發射端一般安裝在水源旁，接收端一般安裝在水泵房內。在處于高液位時，水泵自動停止工作；在處于低液位時，水泵自動開啟。在無陽光的環境下，蓄電池可保證設備正常工作7天。采用無線加密傳輸方式，確保信號傳輸的可靠性與穩定性。生產流程嚴格依照ISO9001標準執行，現場連續使用5年以上。
· 供電電源：太陽能供電；
· 傳輸方式：全數字無線加密方式；
· 無線傳輸距離：空曠環境3KM，廠區內建議1KM（僅適用于本型號）；
· 規格尺寸：200*500*600mm；
· 專利號：ZL 2018200931257；
· 防塵等級：IP45
西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給
■ 成功案例
? 華潤雪花啤酒（盤錦）有限公司，20米，2012
? 太原綠威環境能源科技工程有限公司，環境監測報警，2013
? 國電懷安熱電廠，電腦與多個儀表無線通訊，5公里，2014
? 國電福州江陰發電廠，卸料車和PLC無線通訊，200米，2014
? 石家莊制藥集團，深水井水位監測2發1收，3公里
? 漢江集團丹江口電化有限責任公司，江河發電流量監測，2公里
? 衡水老白干酒業公司，兩點水溫信號無線傳輸到車間控制室，1公里，2014
? 江蘇太古可口可樂飲料有限公司，罐體上傳感器信號傳輸到PLC
? 內蒙古赤峰制藥廠，守庫區3路開關信號報警，2016
? 內蒙古兆益電力工程有限責任公司，水塔水位監測1發2收，2公里
? 重慶大唐國際彭水水電開發有限公司，開關量信號無線通訊，500米，2015
? 湖南益陽電廠，泵房到控制室混合信號雙向傳輸，500米，2016
? 印度某電廠項目，水池液位信號檢測，3公里，2016
? 寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里
? 華潤電力賀州分公司，電力儀表到DCS系統，2公里，2016
? 華潤電力投資有限公司河北滄州分公司，卸料車PLC之間無線通訊，2016
? 華能臨沂發電有限公司，蓄水池無線控制水泵啟停，3公里
? 廣東云浮發電廠，廠內水池水位監測，500米
? 內蒙古燕京啤酒原料公司，水罐到泵房深水泵無線自動控制，2公里，2017
? 國華徐州電廠，無線控制水泵，800米，2017
? 華潤電力湖北宜城分公司，多點信號傳到DCS系統，2公里，2017
? 興義黃泥河發電有限責任公司，水池液位模擬量信號無線傳輸，200米，2017
? 朔州市平魯區污水處理廠，水位信號監測，300米，2017
? 瓦房店市自來水公司，水池液位信號檢測，1公里，2017
? 中源水務有限公司西部分公司，水池水位測控太陽能供電裝置，6公里，2018
? 福建龍巖水電站，水庫液位信號到PC機，5KM，2018
? 中源水務有限公司西部分公司，水池水位測控太陽能供電裝置，6KM，2018
? 湖南美景環保科技，水力發電站水庫液位傳電腦，2018
? 包頭鋼鐵（集團）有限責任公司，實現水池水泵無線自動控制功能，1.5KM，2018
? 西安容達環保有限公司， 工業污水遠程監測液位以及泵運行狀態，2018
? 承德銘鴻水利工程建筑有限公司，水源地到10個分布的水池進行無線自動供水系統，2018
? 湖北丹江口漢江集團 ，水池水泵無線自動控制 ，3KM，DTD110HEY，2018
? 濱州山水水泥有限公司，水池液位監測，200M，2018
? 新疆天業集團(石河子)天能水泥，深水泵與中控室DCS，400M，2018
? 杭州立佳環境服務有限公司，山上兩個水池開關信號和模擬信號與泵房進行遠程無線監控 ，5KM，2018
? 西藏拉薩市墨竹工卡縣甲瑪鄉西藏華泰龍選礦二廠（礦業），值班室無線控制4個地方泵啟停回傳到控制室顯示，1KM，2018
? 甘洛縣爾呷地吉鉛鋅礦業有限公司，礦區多級供水實現無線自動控制，1KM，2018
■ 相關資料下載
