| 產品名稱 | DTD433F|多點集群組網無線模擬量信號測控終端 |
| 產品型號 | DTD433F |
| 更新日期 | 2020-10-17 00:00:00 |
| 瀏覽次數 | 42939次 |
| 技術專線 | 029-85272421、18992829586 |
產品詳細介紹
符合MODBUS RTU協議，支持組態軟件無線組網 、溫度壓力流量無線測量，無線傳輸距離方圓3公里！
產 品 概 述：
技術服務電話：13892831469
DTD433F無線模擬量終端相當于一個4路模擬量輸入和4路模擬量輸出的無線變送器，它提供了4AI和4AO，符合MODBUS RTU協議，無線可靠傳輸距離達3公里。
DTD433F產品適合于點對多點而且分散不便于挖溝布線等應用場合。DTD433F不僅能與PLC、DCS、智能儀表等設備組成無線測控系統，同時能與組態軟件、人機界面、觸摸屏等工控產品實現達泰自由協議、MODBUS協議的組態，為工業測控領域提供了中短距離無線通信的低成本解決方案。
關 鍵 特 性：
技術服務電話：13892831469
◆ 可以直接代替有線的RS485網，符合標準MODBUS RTU協議，實現模擬量無線測控；
◆ 模擬量輸入：1-8通道AI輸入，0~5V電壓信號或者4~20mA電流信號輸入；
◆ 模擬量輸出：1-8通道AO輸出，4~20mA電流信號輸出；
◆ 抗干擾能力：內部集成工業級高抗干擾EMI單元。
產 品 描 述：
技術服務電話：13892831469
無線模擬量信號4-20mA，無線模擬量采集，無線MODBUS RTU，無線模擬量發射器
標 準 產 品 選 型：
◆ 現場模擬量從設備
◆ 控制室主控設備
主 要 特 征：
◆ 模擬量輸入：1-8通道AI輸入，0~5V電壓信號或者4~20mA電流信號輸入
◆ 模擬量輸出：1-8通道AO輸出，4~20mA電流信號輸出
◆ 可以直接代替有線變送器，實現無線傳感集群組網
◆ 有效無線傳輸距離可有三種選擇：300米、1000米、3000米左右
◆ 傳輸方式：全數字無線加密傳輸
◆ 直流寬壓9~24VDC供電，平均工作電流小于50mA
◆ PVC塑料外殼：115×74×60mm，E型導軌卡槽安裝
◆ 支持標準串口協議：達泰自由串口協議、MODBUS RTU協議
◆ 產品穩定可靠，工業現場連續使用超過十年以上。
定 制 方 案：
技術服務電話：13892831469
◆ 1主站12從站
主站提供485接口，每個從站采集8路開關量信號。
◆ 山頂3個水池水位信號采集，山下PLC Rs485口輸出，220V供電
主站一臺DTD433MEY，3個從站分別提供1路模擬量信號輸入DTD433FEY-T1AI。
◆ 從站為雙向混合信號
DTD433FHC-4022從站提供4路模擬量輸入，2路開關量輸入，2路開關量輸出信號。
◆ 1主站5從站，從站既有模擬量信號也有開關量信號
3個從站DTD433FC——采集模擬量，2個從站DTD433HC——采集開關量。
應 用 實 例：
DTD433F工業級無線模擬量終端可以直接替代有線變送器，并支持自由串口協議、MODBUS RTU協議；徹底解決有線方案施工繁瑣、設備后期維護成本高難題。可以直接組態，與組態軟件、PLC、觸摸屏及智能儀表連接，無需挖溝布線，已經成功的應用有：
◆ 橡膠廠硫化生產工藝無線DCS監測系統；
◆ 直接代替4~20mA的有線變送器實現無線通信；
◆ 工廠改造項目，隨時增加無線傳感器監控點；
◆ 工業場合的管網壓力、溫濕度等無線遠程監測；
◆ 工業設備運行參數的實時無線測控。
技術服務電話：13892831469
典 型 應 用 用 戶：
◆ 濟南和利時自動化工程有限公司
◆ 空軍工程大學工程學院
◆ 北京同方潔凈技術有限公司,一主兩從
◆ 太原東鋁鋁業有限公司，一主兩從
◆ 湖北勁牌酒業有限公司
◆ 桂林燕京啤酒
◆ 江蘇富裕達糧食制品股份有限公司
◆ 江蘇中熱機械設備有限公司
◆ 濟南長城儀表科技有限公司
◆ 蘇州水都環境公司，PLC在線控制液位，壓力等信號
◆ 江蘇天一信德環保科技有限公司，一主多從
◆ 河北灤平華都食品有限公司
◆ 陜西咸陽延長興化化工廠，1主3從混合型信號監控系統，2公里【點擊進入方案】
◆ 湖南美景環保科技，水力發電站水庫液位傳電腦年
◆ 福派博克高分子材料（常州）有限公司，8個PT100儀表信號到PC機
◆ 侯馬市三信電器線纜有限公司,傳感器到DCS
◆ 澳大利亞電廠，空氣預熱器漏風間隙控制系統的改造，3KM【點擊進入方案】
◆ 鞏義市北控水務有限公司，污水處理廠多個分散點模擬信號無線傳輸到PLC上，2千米
◆ 首鋼集團有限公司遷鋼公司燒結廠，現場傳感器和PC機之間無線通訊，600米
◆ 鄂爾多斯蘇格里氣田生產指揮中心，15個溫控器485數據和上位機軟件無線通訊，300米
◆ 長春文延科技開發有限公司，4~20mA檢測信號到觸摸屏，500M
◆ 蘇州安迪森電氣工程有限公司 ，3個現場傳感器信號到組態王，500M
相 關 產 品：
產 品 資 料：請加QQ（1582866104）或添加微信（13289221469）索取：
技術服務電話：13892831469（同微信）
《DTD433F系列無線模擬量MODBUS測控終端使用說明》
《DTD433F系列無線模擬量MODBUS測控終端通信協議》
《西門子S7-200與MODBUS無線模擬量測控終端例程》
《組態王、力控、MCGS及杰控組態軟件與DTD433F通信例程》
DTD433F模擬量信號無線測控方案

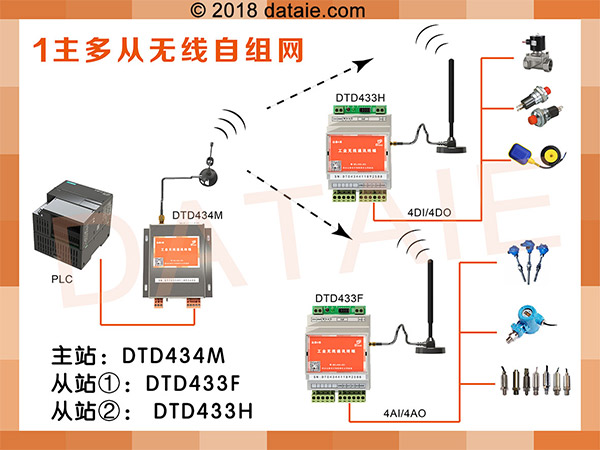

方案1. 無線數據終端與無線測控終端連接的應用方案
本系統主機使用DTD433M無線數據終端，采用RS485或者RS232接口與電腦、DCS、PLC、觸摸屏等控制器連接，并可以通過組態軟件實現MODBUS通信。從機使用DTD433H系列開關量無線測控終端或者DTD433F系列模擬量無線測控終端，以無線通信方式進行MODBUS協議數據的傳輸。

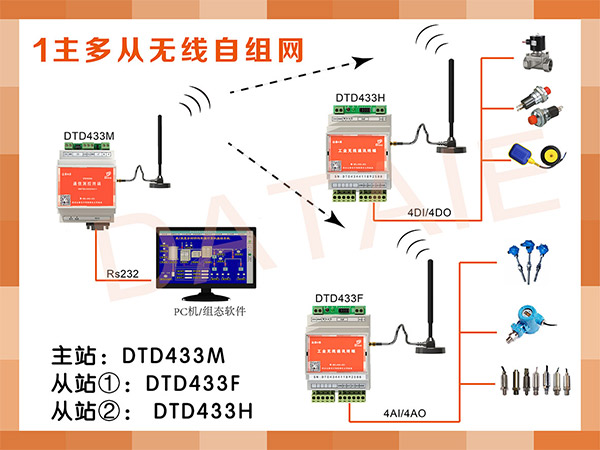

方案2. 觸摸屏、組態軟件與DTD433F的無線MODBUS通信方案
在實際系統中，觸摸屏、人機界面與監控對象不在一起，中心計算機一般放置在控制室，而故障點或被控設備安裝在現場車間，二者之間距離往往從幾十米到幾千米。如果布線的話，需要挖溝施工，比較麻煩，這種情況下比較適合采用無線通信方式。因為采用無線MODBUS協議不需要復雜的編程，只需要簡單組態，實現無線MODBUS通信需要專門的無線數據終端，在組態時也要考慮設置參數的匹配性，組態王和力控組態軟件的MODBUS無線通信的原理如圖所示。
