產品詳細介紹
符合MODBUS RTU協議，支持組態軟件無線組網 、無線測控距離可達5公里！
產品概述：
技術服務電話：13892831469
DTD433H無線MODBUS測控終端產品是針對工業級用戶，采用MODBUS RTU協議，并以無線串口通信方式代替有線RS485網絡的模塊化產品，可直接接入組態軟件，與PLC、DCS、工業儀表、傳感器等設備連接組成工業自動化測控系統。
DTD433H無線開關量終端相當于一個4路開關輸入和4路開關輸出的無線PLC從機，它提供了4DI和4DO，符合MODBUS RTU協議，無線可靠傳輸距離在3公里范圍內。
DTD433H產品適合于點對多點而且分散不便于挖溝布線等應用場合。DTD433H不僅能與PLC、DCS、智能儀表等設備組成無線測控系統，同時能與組態軟件、人機界面、觸摸屏等工控產品實現達泰無線協議、MODBUS協議的組態，為工業測控領域提供了中短距離無線通信的低成本解決方案。
關 鍵 特 性：
◆ 支持組態王、力控及MCGS等組態軟件構成分布式無線485網，符合標準MODBUS RTU協議，實現開關量無線測控；
◆ 開關量輸入：1-16通道DI輸入，TTL電平或者無源觸點均可；
◆ 開關量輸出：1-16通道DO輸出，OC門輸出，可以外接直流繼電器線包。
◆ 抗干擾能力：內部集成工業級高抗干擾EMI單元。
產 品 描 述：
無線IO，無線開關量Modbus RTU，無線數字量采集器，無線開關量發射器，無線控制繼電器
標 準 產 品 選 型：
◆ 現場開關量從設備
◆ 控制室主控設備
主 要 特 征：
◆ 開關量輸入：1-16通道DI輸入，TTL電平或者無源觸點均可；
◆ 開關量輸出：1-16通道DO輸出，OC門輸出，可以外接直流繼電器線包；
◆ 可以直接代替有線的RS485網，無需PLC，符合標準MODBUS RTU協議，實現開關量無線測控；
◆ 有效無線傳輸距離可有三種選擇：200米、1000米、3000米左右；
◆ 傳輸方式：全數字無線加密傳輸；
◆ 直流寬壓9~24VDC供電，平均工作電流小于50mA；
◆ PVC塑料外殼：115×74×60mm，E型導軌卡槽安裝；
◆ 支持標準串口協議：達泰自由串口協議、Modbus RTU協議；
◆ 產品穩定可靠，工業現場連續使用超過十年以上。
定 制 方 案：
技術服務電話：13892831469
◆ 1主站4從站
主站提供485接口，每個從站采集2路開關量信號。
◆ 1主站12從站
主站提供485接口，每個從站采集8路開關量信號。
◆ 山頂3個水池水位信號采集，山下PLC Rs485口輸出，220V供電
主站一臺DTD433MEY，3個從站分別提供1路模擬量信號輸入DTD433FEY-T1AI。
◆ 從站為雙向混合信號
DTD433FHC-4022從站提供4路模擬量輸入，2路開關量輸入，2路開關量輸出信號。

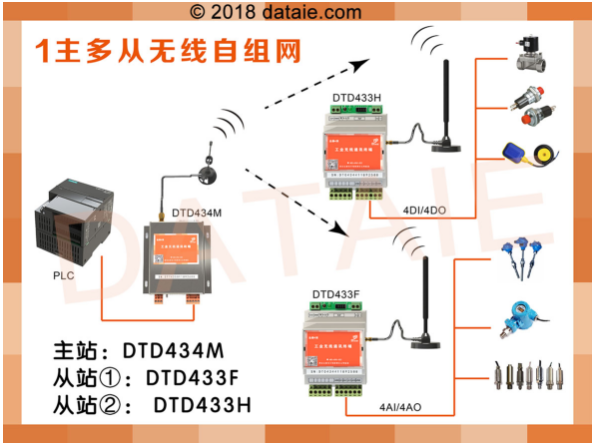

◆ 1主站5從站，從站既有模擬量信號也有開關量信號
3個從站DTD433FC——采集模擬量，2個從站DTD433HC——采集開關量。
應 用 實 例：
技術服務電話：13892831469
DTD433H工業級無線開關量終端可以直接替代PLC有線方案，并支持達泰串口協議、Modbus RTU協議；徹底解決有線方案施工繁瑣、設備后期維護成本高難題。可以直接組態，與組態軟件、PLC、觸摸屏及智能儀表連接，無需挖溝布線，已經成功的應用有：
◆ 以工控機為主機，通過組態王、力控、MCGS等主流組態軟件實現分布式無線遙控遙測；
◆ 通過各種品牌PLC的MODBUS協議實現分布式無線組網通信；
◆ 工廠改造項目，隨時增加無線開關監控點，無線遠程開關控制；工業設備故障無線報警。
典 型 應 用 用 戶：
技術服務電話：13289221469（同微信）
◆ 濟南和利時自動化工程有限公司
◆ 空軍工程大學工程學院
◆ 北京同方潔凈技術有限公司,一主兩從
◆ 太原東鋁鋁業有限公司，一主兩從
◆ 湖北勁牌酒業有限公司
◆ 桂林燕京啤酒
◆ 江蘇富裕達糧食制品股份有限公司
◆ 江蘇中熱機械設備有限公司
◆ 濟南長城儀表科技有限公司
◆ 蘇州水都環境公司，PLC在線控制液位，壓力等信號
◆ 江蘇天一信德環保科技有限公司，一主多從
◆ 河北灤平華都食品有限公司
◆ 陜西咸陽延長興化化工廠，1主3從混合型信號監控系統，2公里【點擊進入方案】
◆ 湖南美景環保科技，水力發電站水庫液位傳電腦
◆ 福派博克高分子材料（常州）有限公司，8個PT100儀表信號到PC機
◆ 侯馬市三信電器線纜有限公司,傳感器到DCS
◆ 安徽依諾瑪智能科技有限公司，PC與PLC之間，200m
◆ 澳大利亞電廠，空氣預熱器漏風間隙控制系統的改造，3KM【點擊進入方案】
◆ 湖南博云東方粉末冶金有限公司，5個工位信號呼叫和PLC無線通訊，200m
◆ 中國汽車工業工程有限公司，PLC無線喚醒AGV小車，50m
◆ 蘇州貿貝特自動化科技有限公司，現場設備報警信號采集到plc，1KM
◆ 深圳招商建筑科技有限公司，建筑工地上分散的開關量無線采集到PLC，500m
相 關 產 品：
產 品 資 料：請加QQ（1582866104）或添加微信：13289221469索取 ：
1 《DTD433H系列無線開關量MODBUS測控終端使用說明》
2 《DTD433H系列無線開關量MODBUS測控終端通信協議》
3 《西門子S7-200與MODBUS無線開關量測控終端例程》
4 《組態王、力控、MCGS及杰控組態軟件與DTD433H通信例程》
5 DTD433H開關量信號無線測控方案

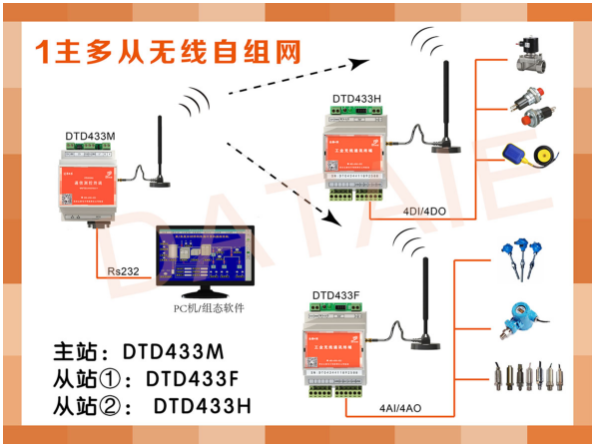

方案1. 無線數據終端與無線測控終端連接的應用方案
本系統主機使用DTD433M無線數據終端，采用RS485或者RS232接口與電腦、DCS、PLC、觸摸屏等控制器連接，并可以通過組態軟件實現MODBUS通信。從機使用DTD433H系列開關量無線測控終端或者DTD433F系列模擬量無線測控終端，以無線通信方式進行MODBUS協議數據的傳輸。
方案2. 觸摸屏、組態軟件與DTD433H的無線MODBUS通信方案
在實際系統中，觸摸屏、人機界面與監控對象不在一起，中心計算機一般放置在控制室，而故障點或被控設備安裝在現場車間，二者之間距離往往從幾十米到幾千米。如果布線的話，需要挖溝施工，比較麻煩，這種情況下比較適合采用無線通信方式。因為采用無線MODBUS協議不需要復雜的編程，只需要簡單組態，實現無線MODBUS通信需要專門的無線數據終端，在組態時也要考慮設置參數的匹配性，組態王和力控組態軟件的MODBUS無線通信的原理如圖所示。
