產品詳細介紹

無需挖溝布線、與歐美系PLC配套使用直接替代有線RS485網絡 、無線距離可達3公里！

產 品 概 述:

PLC的種類繁多，品牌大多分為歐系、美系、日系。歐系PLC以西門子、施耐德為主，美系有羅克韋爾（A-B）、通用電氣（GE）公司、莫迪康（MODICON）公司等。

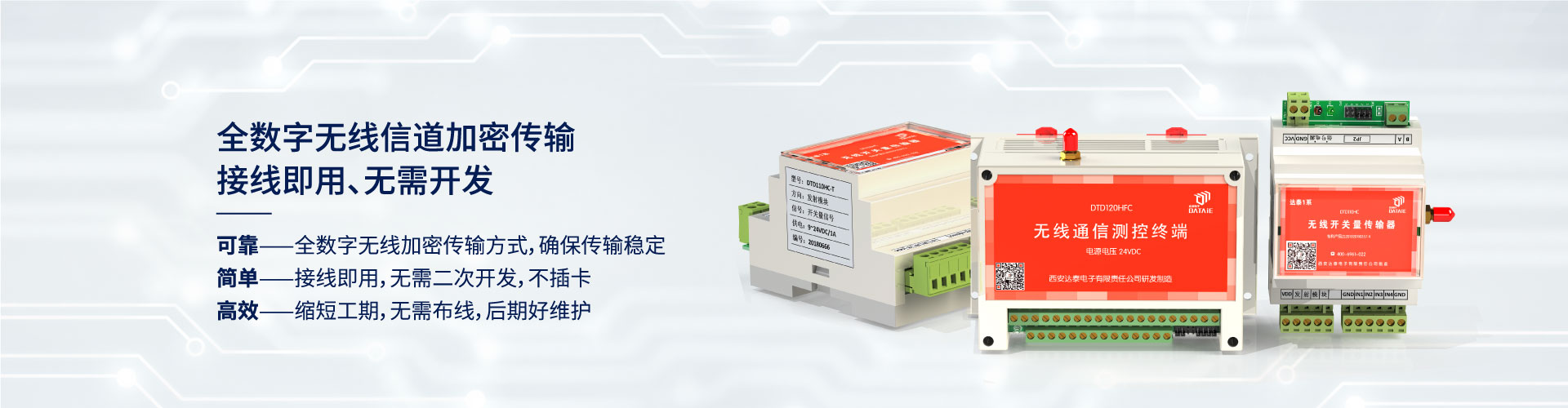

DTD434M是針對歐美系PLC的通訊特點而開發的專用工業級無線通訊產品，達泰4系無線數據通信終端內嵌RS232/RS485雙接口，完全兼容并自適應西門子PPI協議、莫迪康標準MODBUS協議等。
DTD434M能與歐美系PLC組成無線測控網絡，無線可靠傳輸距離達到3公里以上，DTD434M可以穿墻繞射，集成EMI抗干擾濾波單元，經過了十年以上工業現場運行考驗，可確保工作于各種惡劣環境工業場合長期運行。

訂 貨 信 息:

技術服務電話：13892831469

DTD434M達泰4系無線數據通信終端共同特征：

◆ 精美鋁合金外殼，120×105×30mm，4個條形安裝固定孔；

◆ 同時具有RS232和RS485接口，自動識別通信接口；

型號說明：

◆ DTD434MA,DTD434MB,DTD434MC表示固定波特率9600bps,8,N/E,1

◆ DTD434MA-V96，V表示參數可調，最高波特率9600bps（4800,2400,1200可選）,8/7,N/E,1

◆ DTD434MA-V192，V192表示最高波特率19200bps（9600,4800,1200可選）,8/7,N/E,1

◆ DTD434MA-V384，V384表示最高波特率38400bps（19200,9600,1200可選）,8/7,N/E,1

主 要 特 征 :

◆ 可以與西門子S7-200SMART、施耐德及ABB等PLC配套，代替有線的RS485網，實現無線組網

◆ 有效無線傳輸距離可選擇：200米、1000米、3公里

◆ 全數字無線加密傳輸方式；無運行費用，不用插卡；

◆ 直流9-24V寬電源電壓供電，內含EMI電源濾波單元，平均工作電流小于50mA

◆ 精美鋁合金外殼：120×105×30mm，4個條形安裝固定孔

◆ 通信接口：RS232/RS485自適應，可選9600bps/19200bps/38400bps

◆ 支持串口協議：西門子PPI協議、施耐德，ABB等 Modbus RTU協議、自由協議

◆ 國家專利產品：ZL 2018200931670 一種適用于西門子PLC的無線通訊終端

◆ 超十年工業現場運行考驗：內嵌EMI抗干擾單元，可確保工作于各種惡劣環境工業場合長期運行

用 戶 實 例：

技術服務電話：13892831469（同微信）

★ 寧波金田銅業集團，熔鑄車間人機界面無線控制加料小車，100m【點擊進入方案】

◆ 黃石市神州建材有限公司，西門子200smartPLC之間，200m

◆ 鄭州中鋁研究院，廠房內兩臺smart200PLC之間無線通訊，300米

◆ 天津市文光集團有限公司，西門子PLC之間，100M

◆ 遼寧富山水泥有限公司，臺達觸摸屏和S7-200PLC無線通訊，1Km

◆ 江西源豐有色金屬有限公司，西門子200與觸摸屏之間，400m

◆ 浙江巨化集團 ，PC機和西門子S7-200PLC之間無線通訊，200m

◆ 唐山金沙燃燒熱能股份有限公司，MCGS屏和3臺Smart200無線通訊，500m

★ 福建元力活性炭股份,觸摸屏與Smart200之間無線,300m【點擊進入方案】

◆ 陜西科技大學，西門子PLC之間無線通信，50m

◆ 西安桃園冶金設備工程有限公司,天車和地面PLC無線通訊,100m

◆ 湖北航特航空飛行器有限公司，PLC和騰控的HDMI無線通訊，30m

◆ 山東威普斯橡膠股份有限給公司,威綸屏到S7-200,PPI協議

◆ 江蘇朝陽液壓機械集團,200smart之間無線通訊

◆ 山東重聯電動車輛制造有限公司,S7-1200之間無線通訊

◆ 吉林碳素廠，行車與地面PLC之間無線通訊

◆ 無錫威順煤礦機械有限公司

◆ 北京萬邦聯合科技股份有限公司

◆ 東莞市泉盛機械設備有限公司

◆ 鞍山市海匯自動化有限公司

◆ 易覺汽車科技（上海）有限公司，200PLC之間通訊

◆ 江西離子型稀土工程技術研究有限公司

◆ 啟東通潤潤滑液壓設備有限公司

◆ 北京北起新創起重設備有限公司

◆ 上海連晟自動化工程有限公司，PLC測控項目

◆ 貴陽華控科技有限責任公司

◆ 江蘇精誠醫藥有限公司

◆ 華力高科（北京）熱能技術有限公司

◆ 泉州市偉達自動化設備有限公司，機庫門項目

◆ 上海臣義液壓設備制造有限公司

應 用 方 案：

技術服務電話：13892831469（同微信）

■ 組態王與200smart無線PPI通信例程，點擊瀏覽

■ 3臺以上西門子PLC建立1主多從無線通訊例程，點擊瀏覽

■ 如何編寫9臺西門子PLC200smart的通信程序，點擊瀏覽

■ 威綸通觸摸屏與西門子PLC200之間的無線通訊案例，點擊瀏覽

■ 西門子PLC通訊工程12例，點擊瀏覽

■ 組態王與西門子S7_200 的PLC無線通信實例，點擊瀏覽

■ 如何實現S7-1200之間的無線通訊，點擊瀏覽

■ 【視頻】S7-1200與S7-200之間無線通訊，點擊瀏覽

行 業 應 用：

方案1. 金田銅業熔鑄車間人機界面無線控制加料小車，點擊瀏覽

方案2. 中控室觸摸屏無線監控熱風爐爐溫及壓力數據，點擊瀏覽

相 關 資 料：

以下方案在工程中大量使用，用戶可以參考例程源碼編寫自己的應用程序。詳細資料請加微信18992829586或者qq 876963800索取

【方案一】中心工控機與遠距離PLC無線通訊

組態王、力控、MCGS昆侖通態、Wincc等主流組態例程，符合無線PPI，無線MODBUS協議。

◆ 提供組態王與S7-200的無線組態工程實例程序源碼；
   ◆ 提供力控組態軟件與S7-200的無線PPI組態工程實例程序源碼；
   ◆ 提供西門子Wincc OPC與S7-200的無線PPI組態工程實例程序源碼；
   ◆ 提供昆侖通態MCGS組態軟件與S7-200的無線組態工程實例程序源碼。

【方案二】主PLC與遠距離分布的多個PLC無線485組網

多臺西門子等歐美系PLC之間MODBUS協議無線通信方案，組成一點（主機）對多點（從機）的無線PLC測控網絡。
◆ 提供2臺S7-200之間的主從MODBUS通信例程；
◆ 提供1主8從9臺PLC之間的無線MODBUS通信程序。

【方案三】控制中心觸摸屏與遠距離PLC無線通訊

人機界面觸摸屏與PLC的無線通信組態工程實例，符合無線PPI，無線MODBUS協議，PLC編程協議。
◆ 威綸觸摸屏TK6070IP與S7-200之間無線PPI通訊例程；
◆ 昆侖通態TPC7062K觸摸屏與西門子PLC的組態例程；
◆ 西門子SMART700-V3觸摸屏與西門子PLC的無線通訊實例；
◆ 觸摸屏AutoFace與S7-200的無線PPI通信方案。

產 品 資 料 ：請加QQ1582866104或微信13289221469在線索取:

◆　【點擊下載】西安達泰電子簡介及部分行業合作用戶V2.0.pdf

◆　【點擊下載】DTD434M快速開始V8.1

◆　【達泰4系】無線數據通訊終端DTD434M產品簡介V8.1—點擊下載

產 品 描 述:

技術服務電話：13892831469

西門子PLC無線通信，遠距離無線收發模塊，工業級無線數據終端，工業級無線通訊數據終端，無線485模塊，PLC無線通訊模塊
