工業廢水處理循環利用系統流量計液位無線遠程測控（陜西重型汽車有限公司項目）
★ 特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
■ 企業背景
陜西汽車集團有限責任公司（以下簡稱陜汽集團）總部位于美麗的十三朝古都、國際文化名城——陜西省西安市，是國家選型對比試驗后保留的唯一指定裝備我軍的重型軍用越野車生產基地，以開發和制造中國第一輛重型軍用越野汽車（延安SX250）、成功引進斯太爾重型汽車生產項目、引進德國MAN公司先進重卡技術開發生產出具有當代國際水平的德龍F2000系列重型汽車而聞名。
陜西重型汽車有限公司（以下簡稱陜重汽）隸屬于陜汽集團。陜重汽是重型商用車領域全球知名企業、是我國西北地區大型重型汽車制造企業，產品覆蓋重型軍用越野車、重型卡車、重型車橋及汽車后市場等領域。建廠50多年來，秉承創優報國的家國情懷，先后承擔了我軍一代、二代、三代重型越野車研制生產任務，研發生產的重型軍用越野車參加了國慶35周年、50周年、60周年、抗戰勝利70周年、慶祝中國人民解放軍建軍90周年以及國慶70周年閱兵儀式，陜汽軍車占部隊現役同類車輛裝備95%以上。
模擬量采集模塊,無線電通訊模塊,無線數據傳輸模塊,plc實現無線通訊,無線通信模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
■ 客戶需求及無線改造方案
1. 熱動力車間的冷凝塔處于低液位時，污水處理車間的凈水池水泵開啟并供應生產用水（高液位停泵）
2. 污水處理車間的污水池處于低液位狀態的時候，熱動力車間的污水池水泵可以開啟進行排污（高液位停泵）
3. 熱動力車間與污水處理車間間隔500m左右
4. 同一車間內水泵和超聲波液位計信號通過PLC控制與監測
5. 由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮需求1和2的功能，需要用無線的方式完成。
無線通訊方案示意圖▼
西安達泰電子PLC無線通訊專家團隊給出了如下的解決方案
根據現場情況，PLC無線通訊專家決定采用一套達泰無線雙向模擬量信號傳輸器——DTD112FC來實現用戶的需求，每個DTD112FC無線終端都提供1路模擬量輸入（AI）和1路模擬量輸出（AO）功能。分別在污水處理車間和熱動力車間的PLC控制柜內安裝一臺DTD112FC無線雙向模擬量信號傳輸器。
安裝在熱動力車間的DTD112FC無線傳輸器，AI端子用于采集冷凝塔液位計輸出的標準4-20mA信號，并將該信號通過無線方式傳輸給500m外，污水處理車間的DTD112FC無線傳輸器，AO端子輸出的信號接入PLC中，通過PLC程序判定該液位值是否應該開啟或停止污水處理車間凈水池的水泵。從而實現需求1的功能。
安裝在污水處理車間的DTD112FC無線傳輸器，AI端子用于采集污水處理車間的污水池液位計輸出的標準4-20mA信號，并將該信號通過無線方式傳輸給500m外，熱動力車間的DTD112FC無線傳輸器，AO端子輸出的信號接入PLC中，通過PLC程序判定該液位值是否應該開啟或停止熱動力車間污水池的水泵。從而實現需求2的功能。
模擬量采集模塊,無線電通訊模塊,無線數據傳輸模塊,plc實現無線通訊,無線通信模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
現場實物安裝圖 ▼
■ 無線方案的好處
1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，確保數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證
4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5. 完備的售后服務：具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供最可靠的技術支持與售后服務。
模擬量采集模塊,無線電通訊模塊,無線數據傳輸模塊,plc實現無線通訊,無線通信模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
■ 產品介紹

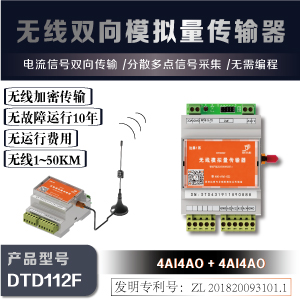

◆ 達泰1系雙向無線模擬量信號傳輸器-DTD112F
達泰1系雙向無線模擬量信號傳輸器——DTD112F是點對點的無線模擬量信號傳輸裝置，通過無線信號發射器和無線信號接收器可直接替代有線信號傳輸導線。“雙向”是指每個無線傳輸器同時提供模擬量輸入和輸出信號。DTD112F需成對使用，即可以提供標準4~20mA信號采集功能，也可以提供模擬量信號反饋功能，常與傳感器，PLC，數顯表等設備配套使用。所有標準4~20mA電流信號通過全數字無線加密方式傳輸，可靠的無線傳輸距離可達20KM，工業現場穩定運行超十年。支持點對點通信、1點對多點、多點對1點、多點對多點的組合通訊方案。適用于分散不便于挖溝布線等應用場合，產品具有“可靠，簡單，高效”的特點。
模擬量采集模塊,無線電通訊模塊,無線數據傳輸模塊,plc實現無線通訊,無線通信模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
■ 成功案例
● 河南新科起重機股份有限公司，井底8DI傳輸到井上，257米，2020
● 北京首鋼股份有限公司，2臺PLC之間無線通訊，200米，2019
● 河南京寶新奧新能源有限公司，配電室電機模擬量信號和DCS無線傳輸，100m，2019
● 廣州市怡文環境科技股份有限公司，4路4-20mA信號和PLC無線傳輸，100米，2019
● 盤錦遼東豐源熱力股份有限公司，污水現場混合信號與DCS之間，1KM，2019
● 國電南瑞科技股份有限公司，現場(8DI)到控制室8DO，6KM，2018
● 國電電力大同第二發電廠，分布流量計信號無線采集，2KM，2018【點擊進入方案】
● 武漢港迪電氣集團有限公司，碼頭吊車PLC和控制室無線通訊，500M，2018
● 大唐保定熱電廠8期工程改造項目，PLC之間無線通訊，500米，2017
● 四川江油發電廠，輸煤卸料車無線控制系統，300m，2017【點擊進入方案】
● 華潤電力賀州分公司，電力儀表到DCS系統，2公里，2016
● 寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里
● 印度某電廠項目，水池液位信號檢測，3公里，2016
● 江蘇太古可口可樂飲料有限公司，罐體上傳感器信號傳輸到PLC
● 大唐株洲熱電廠，儀表信號無線通訊，1公里，2014
● 太原市潤民環保節能有限公司,水池高低液位和值班室無線控制,200米
● 江陰蘇龍熱電有限公司，裝船機/卸船機與程控室無線傳輸，5km，2013【點擊進入方案】
模擬量采集模塊,無線電通訊模塊,無線數據傳輸模塊,plc實現無線通訊,無線通信模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
■ 相關案例
【點擊下載】工業廢水處理循環利用系統液位無線遠程測控（陜汽重工項目簡報）.pdf
【點擊下載】西安達泰電子簡介及部分行業合作用戶V2.0.pdf
【點擊進入】江陰蘇龍熱電裝船機/卸船機與地面連鎖信號無線傳輸
【點擊進入】景田食品飲料廠百歲山生產基地無線水位控制系統應用
詳細方案說明及產品簡介，請直接向技術人員索取資料
