上一篇 485無線傳輸通訊模塊 下一篇

485無線傳輸通訊模塊

發布時間:2025-06-18瀏覽次數:110 次

達泰電子(如DTD435M系列)的485無線傳輸模塊使用簡單,無需編程,普通電工即可操作,以下是核心步驟:

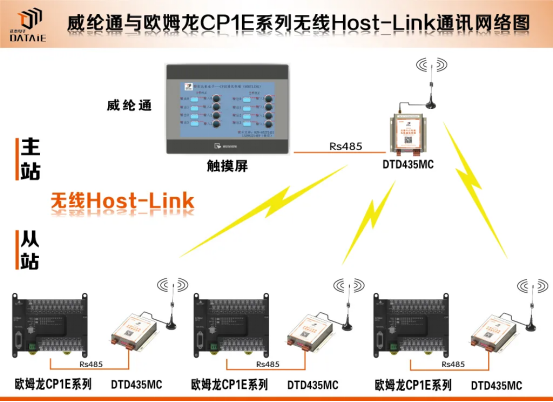

1. 硬件連接

發送端:將模塊的RS485接口(A/B端子)與主設備(如觸摸屏)的RS485端口連接。

接收端:將模塊的RS485接口與從設備(如PLC)的RS485端口連接,確保接線穩固。

供電:為模塊接入9-24V直流電源,注意正負勿反接。


 2. 參數配置

信道與波特率:通過撥碼開關或配置軟件統一發送端與接收端的無線信道、波特率。

協議自適應:模塊自動識別Modbus RTU、三菱N:N等協議,無需額外設置。



3. 安裝與測試

天線安裝:插入外置天線,確保無遮擋。

通電測試:上電后模塊指示燈常亮或閃爍表示正常。操作觸摸屏按鈕,若PLC對應輸出點響應(如指示燈亮),即通訊成功。



優勢:達泰模塊即插即用,省去布線成本,適配主流PLC(西門子、三菱、臺達等),適合鋼廠、電廠等復雜環境


掃描二維碼關注“PLC無線通訊方案” DTD110HF 你想要的工業無線通訊方案都能找到
掃描二維碼關注“PLC無線通訊方案” DTD110HF  你想要的工業無線通訊方案都能找到

達泰電子(如DTD435M系列)的485無線傳輸模塊使用簡單,無需編程,普通電工即可操作,以下是核心步驟:

1. 硬件連接

發送端:將模塊的RS485接口(A/B端子)與主設備(如觸摸屏)的RS485端口連接。

接收端:將模塊的RS485接口與從設備(如PLC)的RS485端口連接,確保接線穩固。

供電:為模塊接入9-24V直流電源,注意正負勿反接。


 2. 參數配置

信道與波特率:通過撥碼開關或配置軟件統一發送端與接收端的無線信道、波特率。

協議自適應:模塊自動識別Modbus RTU、三菱N:N等協議,無需額外設置。



3. 安裝與測試

天線安裝:插入外置天線,確保無遮擋。

通電測試:上電后模塊指示燈常亮或閃爍表示正常。操作觸摸屏按鈕,若PLC對應輸出點響應(如指示燈亮),即通訊成功。



優勢:達泰模塊即插即用,省去布線成本,適配主流PLC(西門子、三菱、臺達等),適合鋼廠、電廠等復雜環境。


掃描二維碼關注“PLC無線通訊方案” DTD110HF 你想要的工業無線通訊方案都能找到
掃描二維碼關注“PLC無線通訊方案” DTD110HF 你想要的工業無線通訊方案都能找到
